cadvisor + prometheus + grafana 容器资源监控

1 简介

为了准确测量软件运行所需资源，可以在 docker 容器中运行软件，并监控它的资源消耗。

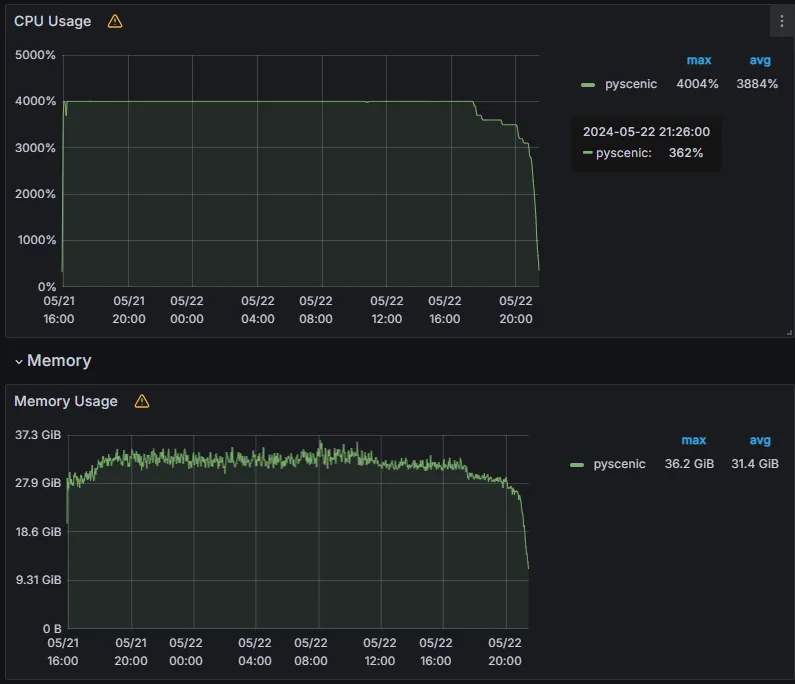

资源消耗图

为了获取上图结果，我们需要下面三个程序：

• cAdvisor：用于收集正在运行的容器资源使用和性能信息。
• Prometheus：由于 cAdvisor 只展示两分钟的资源消耗结果，需要部署这个软件进行存储 cAdvisor 的结果。
• Grafana：开源可视化系统，可以对 Prometheus 存储的资源进行可视化。

2 cAdvisor 部署

对需要监控的主机启动如下容器：

sudo docker run \
  --volume=/:/rootfs:ro \
  --volume=/var/run:/var/run:ro \
  --volume=/sys:/sys:ro \
  --volume=/var/lib/docker/:/var/lib/docker:ro \
  --volume=/dev/disk/:/dev/disk:ro \
  --publish=8080:8080 \
  --detach=true \
  --name=cadvisor \
  --privileged \
  --device=/dev/kmsg \
  gcr.io/cadvisor/cadvisor

Tip

<ip> 记得更换为自己的 ip 地址。

cAdvisor 默认在 8080 端口运行，主页面：http://<ip>:8080 。

http://<ip>:8080/metrics 端口可以看到 prometheus 所需要的信息。

3 prometheus 部署

当前文件夹下新建配置文件prometheus.yml：

prometheus.yml

scrape_configs:
- job_name: cadvisor
  scrape_interval: 5s
  static_configs:
  - targets:
    - <ip>:8080

docker run --name prometheus -d \
    -p 9090:9090 \
    -v ./prometheus.yml:/etc/prometheus/prometheus.yml \
    prom/prometheus \
    --config.file=/etc/prometheus/prometheus.yml \
    --web.enable-lifecycle \
    --storage.tsdb.retention.time=15d

# 参数解释
--config.file，指定配置文件
--storage.tsdb.path，指定数据存储目录
--storage.tsdb.retention，指定数据过期时间，默认 15 天
--query.max-concurrency，最大支持的并发查询量
--web.enable-lifecycle，启用热加载

打开网址：http://<ip>:9090/targets 看看是否采集正常。

此时所有监控目标的状态都是 UP，表明 prometheus 可以正常获取到监控数据。

4 grafana 部署

docker run -d --name=grafana -p 3000:3000 grafana/grafana

4.1 使用

打开网址：http://<ip>:3000，首次进入账号密码均为admin , 会提示修改密码。

1. 中文设置，个人资料中设置：

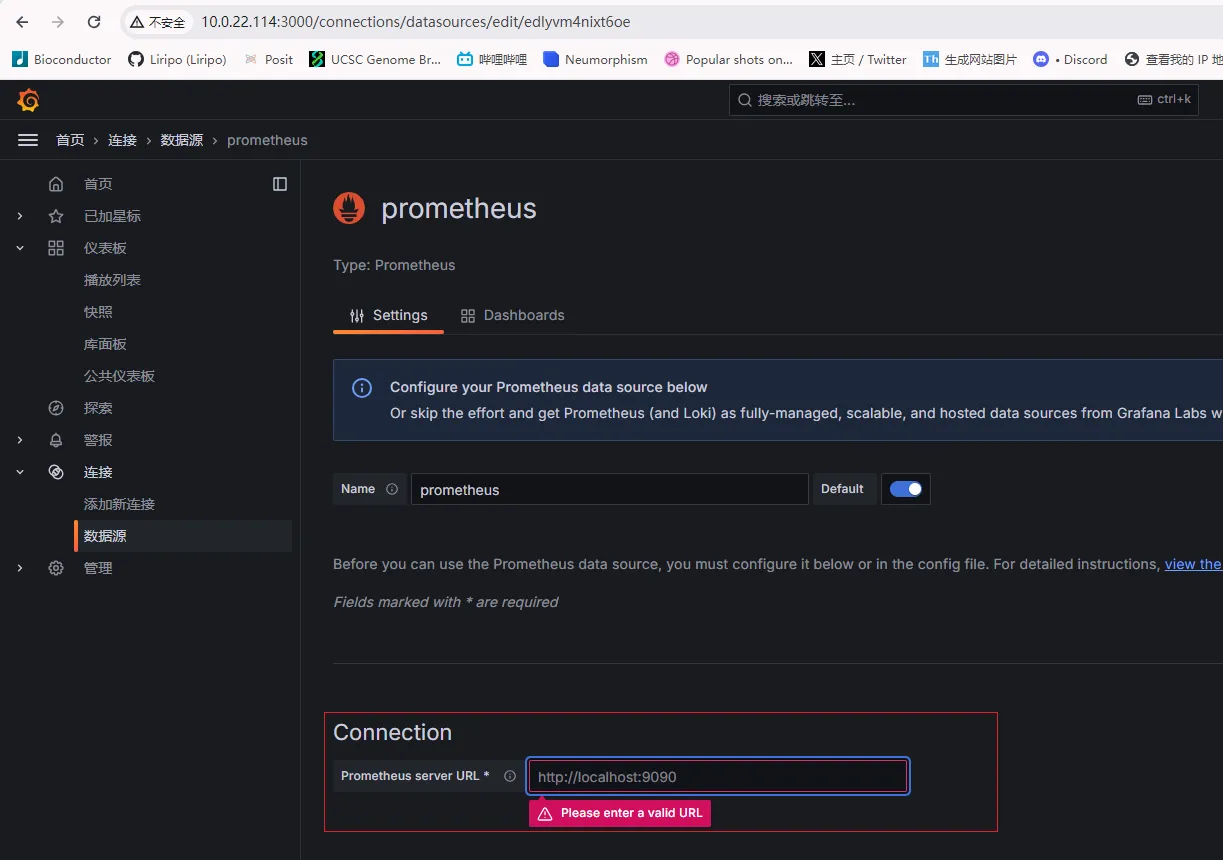

2. 添加 prometheus 数据源，在下图红框位置填写 prometheus 地址即可

3. 仪表板查看容器的相关资源

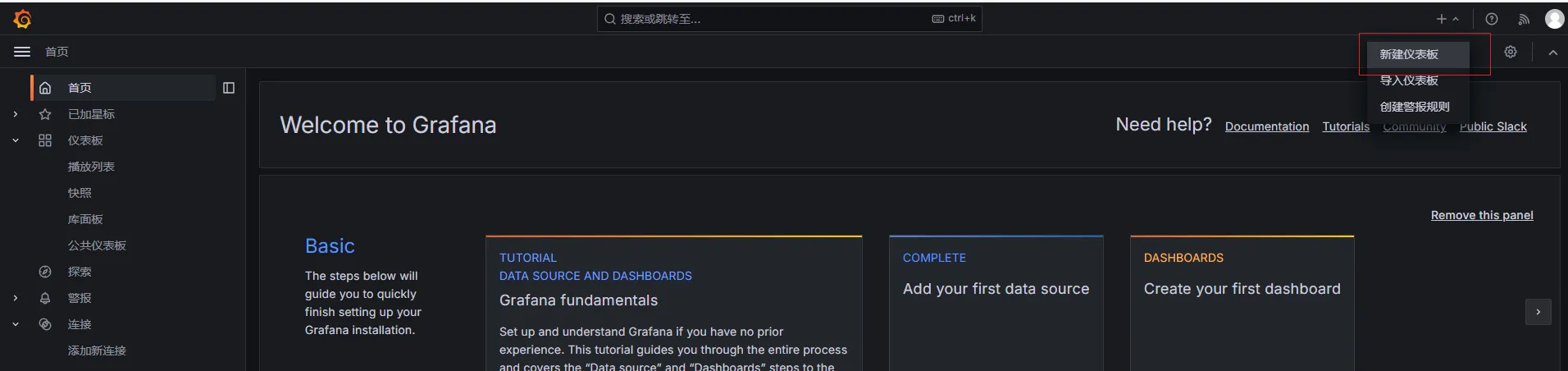

• 导入仪表板

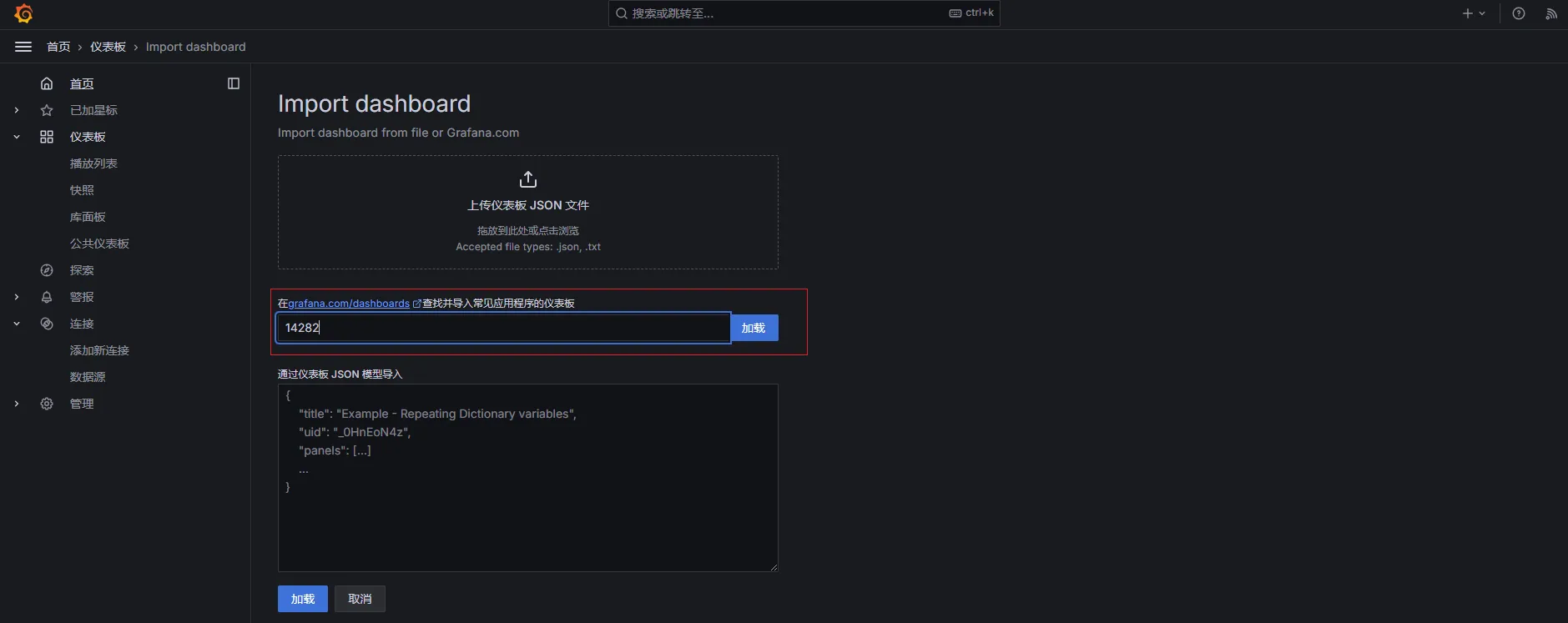

• 选择 cAdvisor监控Pod的CPU、网络、IO以及内存等指标的一个模板ID：14282 ，点击加载按钮后选择刚刚的数据源即可。

然后就可以查看容器资源监控的仪表板，如下所示：

5 windowns 部署命令

1. 构建 docker 网络, 使得容器之间互相访问

docker network create cadvisor

2. 部署程序

docker run --network cadvisor --volume=/:/rootfs:ro --volume=/var/run:/var/run:ro --volume=/sys:/sys:ro --volume=/var/lib/docker/:/var/lib/docker:ro --volume=/dev/disk/:/dev/disk:ro --publish=8080:8080 --detach=true --name=cadvisor --privileged --device=/dev/kmsg gcr.io/cadvisor/cadvisor


# 查看容器的ip，prometheus.yml 填写对应的容器 ip 地址
docker inspect <容器id>

# 按照上文，生成 prometheus.yml 配置文件
docker run --network cadvisor --name prometheus -d -p 9090:9090 -v $PWD\prometheus.yml:/etc/prometheus/prometheus.yml prom/prometheus --config.file=/etc/prometheus/prometheus.yml --web.enable-lifecycle --storage.tsdb.retention.time=15d

docker run --network cadvisor -d --name=grafana -p 3000:3000 grafana/grafana

资源消耗图
